Un régulateur de vitesse qui ne réagit plus au bouton d’activation pointe dans la majorité des cas vers un fusible claqué. Localiser le bon fusible demande pourtant plus qu’un coup d’œil à la boîte sous le tableau de bord, surtout sur les véhicules récents où les circuits de protection sont mutualisés entre plusieurs fonctions électroniques.
Fusible régulateur de vitesse et circuits ADAS mutualisés : ce qui change le diagnostic
Sur les véhicules produits avant 2020, le fusible du régulateur de vitesse portait un marquage explicite : « Cruise Control », « CC » ou « Speed Control ». Un coup d’œil au couvercle de la boîte à fusibles suffisait.
Lire également : Comment bien doser le percarbonate de sodium pour équilibrer le pH de votre piscine
La tendance récente est à la mutualisation des fusibles pour ESC, ABS, régulateur et ADAS. Sur un même circuit, un fusible protège désormais le contrôle de stabilité, l’assistance au freinage d’urgence et le régulateur adaptatif. Le libellé sur le schéma du constructeur peut être « Transmission Stability Control » ou une abréviation propre à la plateforme, sans mention directe du régulateur.
La conséquence pratique est double. Un fusible claqué sur ce circuit coupe simultanément plusieurs aides à la conduite, pas seulement le régulateur. Et inversement, si seul le régulateur ne fonctionne plus alors que l’ESP et l’ABS restent opérationnels, le fusible mutualisé n’est probablement pas en cause. Nous recommandons de vérifier ce point avant de retirer quoi que ce soit.
Lire également : Les meilleurs conseils pour prendre soin de votre santé au quotidien
Pour comprendre où se trouve le fusible régulateur de vitesse sur un modèle donné, le schéma du manuel propriétaire reste la source fiable. Les symboles génériques visibles sur le couvercle du boîtier ne reflètent plus la réalité des circuits partagés.
Emplacements atypiques du boîtier fusibles selon le type de véhicule
La boîte à fusibles habitacle (sous le volant, côté conducteur) et le boîtier compartiment moteur sont les deux emplacements classiques. La plupart des articles s’arrêtent là. Sur certains utilitaires et plateformes récentes, un troisième boîtier existe.
- Sur le Mercedes-Benz Sprinter (générations 2022-2024), un bloc fusibles principal est déporté sous le siège conducteur et protège les modules électroniques de conduite, y compris le circuit du régulateur.
- Sur plusieurs SUV et berlines équipés d’ADAS de niveau 2, un boîtier fusibles secondaire se situe dans le coffre ou derrière un panneau latéral du compartiment à bagages.
- Sur certains véhicules asiatiques (Mitsubishi Pajero, par exemple), le fusible du régulateur est logé dans le boîtier moteur mais référencé sous un numéro de circuit qui ne figure pas sur le couvercle : seul le manuel technique donne la correspondance.
Chercher uniquement dans les deux boîtiers habituels fait perdre du temps quand le fusible se trouve ailleurs. Nous observons régulièrement des interventions inutiles en atelier parce que le technicien n’a pas consulté le schéma spécifique au millésime.
Lecture du schéma constructeur
Le manuel propriétaire fournit un diagramme avec numéro d’emplacement, ampérage et fonction. Repérez d’abord la fonction « Cruise » ou « ADAS » dans l’index alphabétique plutôt que de parcourir le schéma case par case. Sur les manuels numériques accessibles via l’application constructeur, une recherche par mot-clé accélère l’opération.
Diagnostic du fusible régulateur de vitesse au multimètre
L’inspection visuelle du filament reste la méthode rapide, mais elle n’est pas fiable sur les fusibles à boîtier opaque (type Jcase ou cartouche basse). Le test de continuité au multimètre est la seule vérification concluante.
Réglez le multimètre sur le mode continuité (symbole diode/buzzer). Placez une pointe sur chaque borne métallique du fusible, sans le retirer du support dans un premier temps si les bornes sont accessibles. Un signal sonore continu confirme que le fusible conduit. L’absence de signal indique une coupure interne.
Si le fusible semble intact mais que le régulateur ne répond toujours pas, mesurez la tension en amont et en aval du fusible, contact mis. Une tension présente en amont mais absente en aval, malgré un fusible apparemment bon, signale un faux contact sur le porte-fusible (oxydation, patte déformée). Ce défaut est fréquent sur les véhicules exposés à l’humidité ou dont le boîtier moteur n’est pas parfaitement étanche.
Cas particulier des fusibles Jcase et cartouche basse
Ces formats, courants sur les plateformes GM, Stellantis et certains modèles coréens récents, ne permettent aucune inspection visuelle du filament. Le boîtier coloré indique l’ampérage, mais la rupture interne reste invisible. Le multimètre est alors obligatoire. Nous recommandons de garder un jeu de fusibles Jcase de rechange dans le véhicule, car ils ne sont pas disponibles dans toutes les stations-service.
Remplacement du fusible et vérification post-intervention

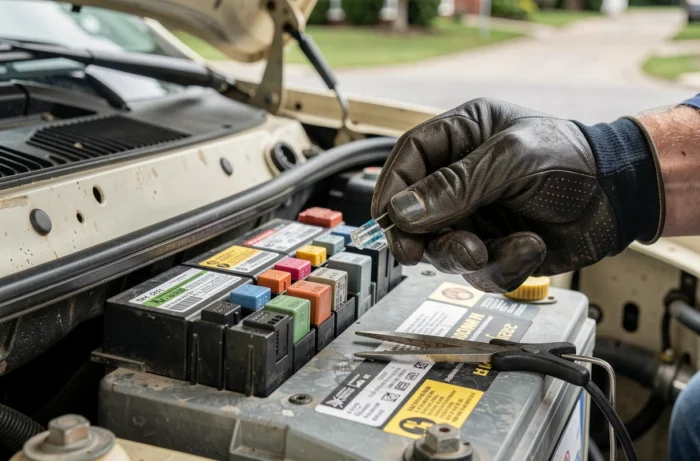

Contact coupé, clé retirée. Utilisez la pince extractrice fournie dans le couvercle du boîtier (ou une pince à bec fin) pour retirer le fusible défectueux. Remplacez-le par un fusible de même ampérage et de même format, jamais par un calibre supérieur : un surcalibrage supprime la protection et expose le faisceau à un risque d’échauffement.
Après insertion du fusible neuf, remettez le contact et activez le régulateur à une vitesse suffisante (généralement au-dessus de 40 km/h selon les constructeurs). Si le régulateur fonctionne, le diagnostic est terminé.
Si le fusible neuf claque immédiatement ou dans les minutes qui suivent, le problème se situe en aval : court-circuit dans le faisceau, défaut du module de commande ou du contacteur de frein. Dans ce cas, ne remplacez pas le fusible une troisième fois. Un fusible qui claque de façon répétée protège le circuit contre un défaut réel qui nécessite un diagnostic approfondi, idéalement avec un outil de lecture des codes défaut (OBD-II).
Points de contrôle complémentaires
- Vérifiez le contacteur de pédale de frein : un contacteur collé en position « frein enfoncé » désactive le régulateur en permanence, même si le fusible est bon.
- Inspectez les connecteurs du module de commande au volant : un faux contact sur la nappe du comodo peut mimer un défaut fusible.
- Sur les véhicules équipés d’un radar ou d’une caméra frontale, un capteur encrassé ou désaligné génère un code défaut qui inhibe le régulateur adaptatif sans rapport avec le circuit fusible.
Un fusible du régulateur de vitesse qui grille une seule fois relève de l’incident ponctuel. Un fusible qui grille à répétition signale un défaut de câblage ou de composant qu’aucun remplacement de fusible ne résoudra. La distinction entre les deux situations évite des heures de recherche inutile.
